■組立説明書
マルチサイドガード　組立説明書.PDF

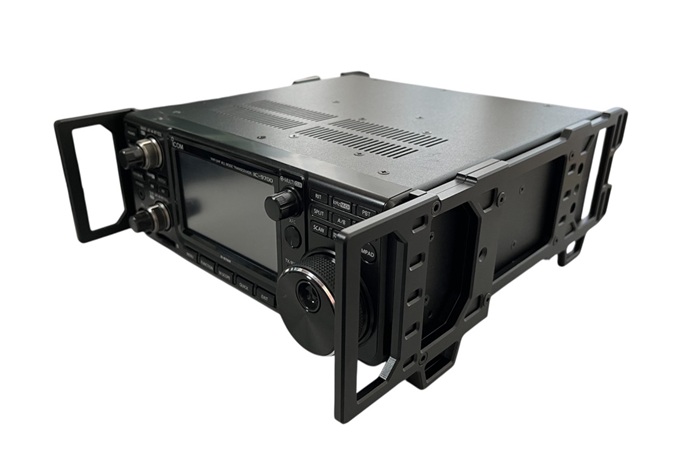

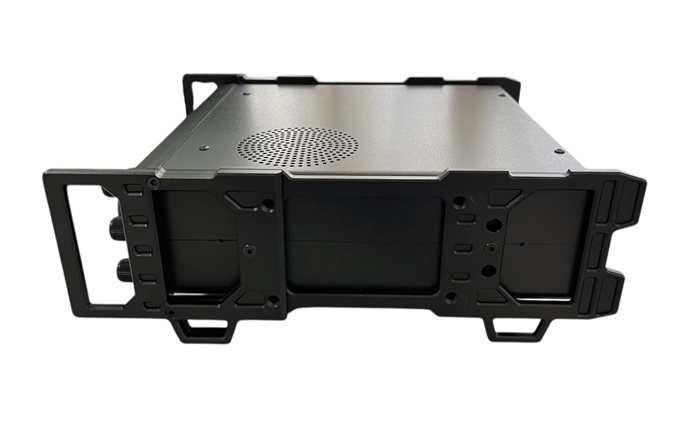

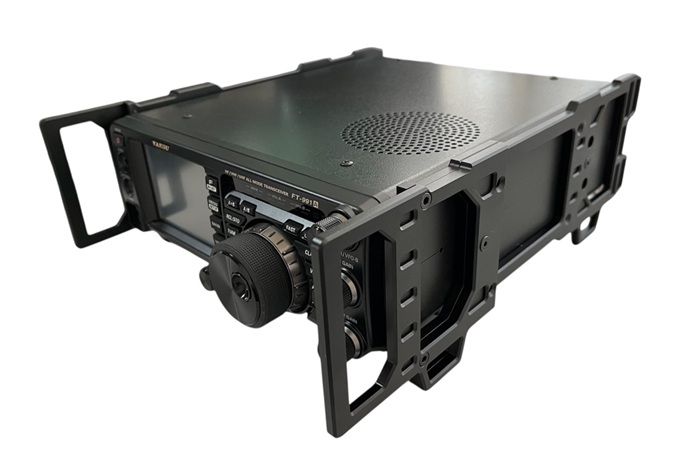

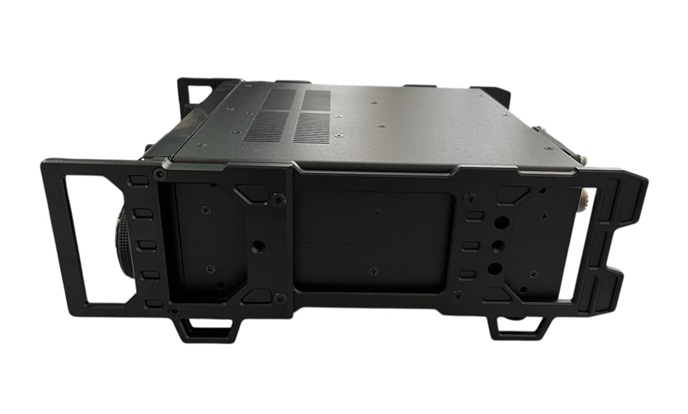

TIC7300/9700/FT991/FTDX10/FT710対応のマルチサイドシールド。
OHM-705-SHIELDの兄弟機種登場！

2メーカーのモバイルモデル各種に対応！軽量で美しいアルミフレーム。同サイズモデルは複数台の縦積置き可能。ダイヤルやツマミの保護に！持ち運びに最適！

【注意書き】
※無線機本体は付属しません。

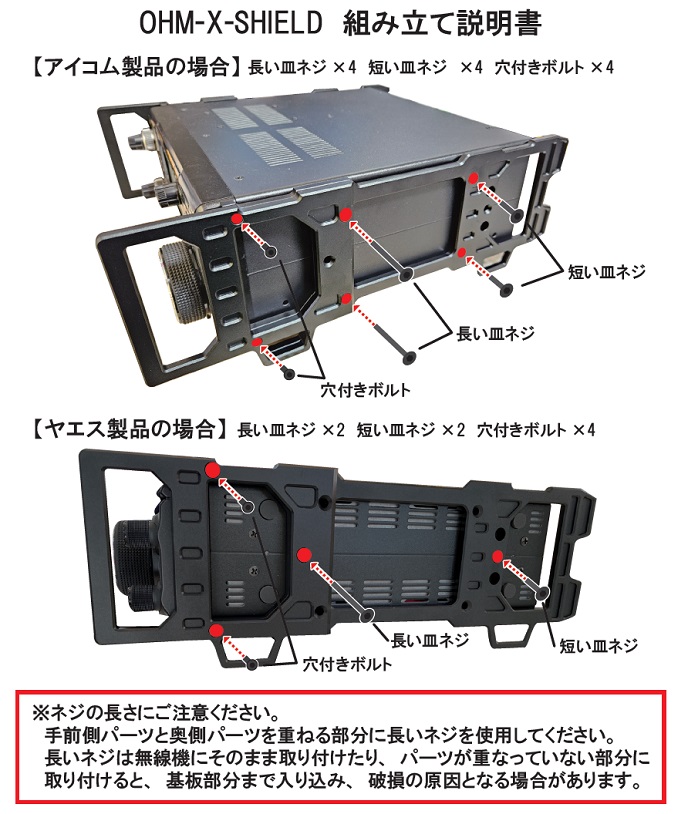

※ネジの長さにご注意ください。 　
 手前側パーツと奥側パーツを重ねる部分に長いネジを使用してください。 　
 長いネジは無線機にそのまま取り付けたり、パーツが重なっていない部分に取り付けると、
 基板部分まで入り込み、破損の原因となる場合があります。 　
 必ず、OHM-X-SHIELDの手前側パーツと奥側パーツが重なった部分に使用してください。 　
 それ以外の箇所に取り付け破損した場合、弊社では保証をいたしかねます。 　

※機種によって固定用のネジ穴の数が異なります。 　
 アイコム機は片側に4つ、ヤエス機は片側に2つずつネジ穴が空いています。 　
 ネジ穴に対応した数のネジを使用してください。

※ネジを留める際は、まず無線機に装着する形で軽くネジ留めしてください。 　
 軽く装着した状態で平らな場所に置いてからネジの増し締めを行い、
 がたつきや斜めずれなどがないことを確認してからご使用ください。 　
 また、増し締めを行う際は無線機のスタンドを立てたりしないでください。

※純正のキャリングハンドルとの併用はできません。 　
 必ず取り外してからOHM-X-SHIELDを取り付けてください。

※FTDX10シリーズ左側面につきまして 　
 FTDX10本体の左側には、縦置き時に地面に全面が接触しないように小さい突起が4つ備わっています。
 この突起のため、左側のみOHM-X-SHIELDが本体に密着せず、
 少し隙間が発生しますがこれは仕様となります。
 ネジ穴に合わせて取り付けると4ヶ所の突起に均等に当たった状態で固定できますので、
 ガタついたりすることはありません。
 取り付けの際は、上記のネジ留めについてを参考に行ってください。
