【生産終了・完売】AH-4改10mタイプ　(AH4改10m)　CQオームオリジナルセット　開封して10分でONAIR！AH-4を使いやすく改良しました！初心者の方にお勧め。※コントローラーケーブルと同軸ケーブル10mタイプ。→【後継機種】AH-730

当店特別価格 ¥ 59,074 税込

AH-4【改】CQオームオリジナルセット　
初心者にやさしい！　開封後10分でON AIR！

アイコムAH-4は、HF/50MHz各バンドがワイヤー一本で送受できる優れもの。
ただ、同軸ケーブルやコントロールケーブルは未結線で、防水パッキングを通した後、ハンダ付けしなければなりません。

CQオームオリジナルセットは、ケーブル類処理済み、さらに、回り込み・ノイズ対策として、クランプフィルター二つを内蔵処理、アンテナエレメントも付属して、防水処理済み。
箱から出して、無線機に接続すれば、そのままで使えます！
AH-4自体にアースが必要ですが、アースに困ったら、弊社の発売済『ラジアルケーブルセット』をご利用下さい！


取扱説明書より内容抜粋

AH-4【改】CQオームオリジナルセットの使用方法
AH-4【改】ＣＱオームオリジナルセットをお買い上げいただき有難うございます。
アイコムのAH-4付属の同軸ケーブル・コントロールケーブルが未結線のため、ご使用になるにはコネクターのハンダ付けとコントロールケーブルの接続および防水処理などが必要になります。
AH-4【改】は、このすべてのケーブル類の接続と防水処理をしてさらに、一番送受信に重要なアンテナに使用するワイヤーも接続したお手軽セットです。届いたその日に交信も可能です。

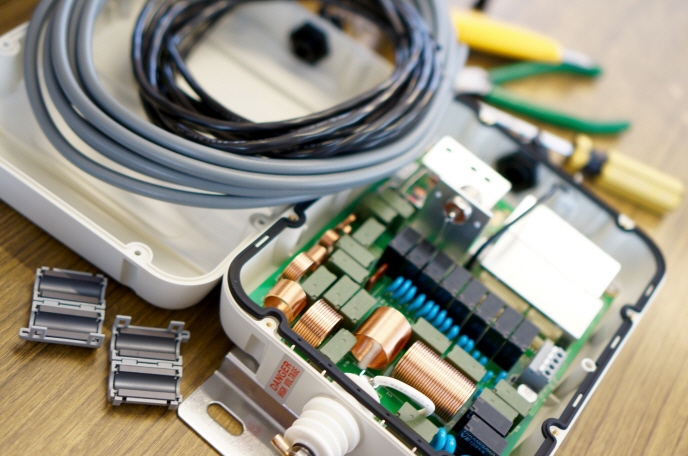

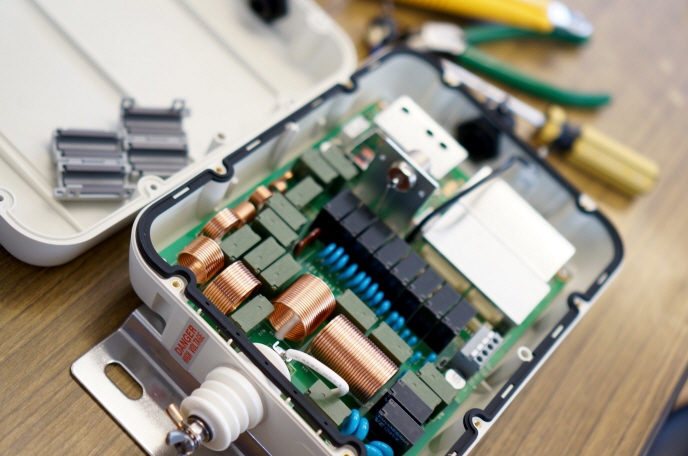

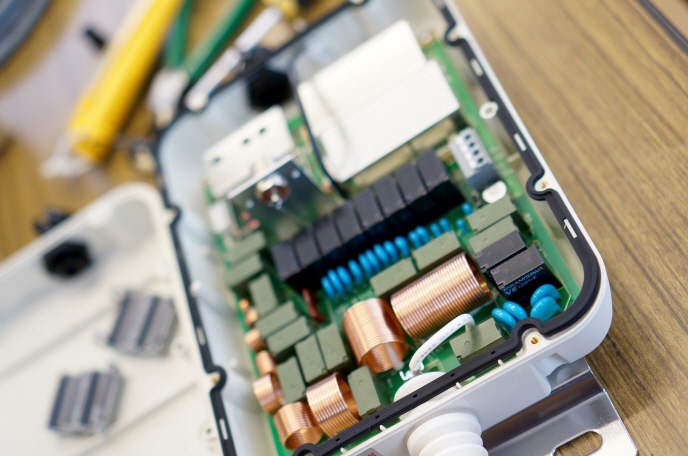

AH-4本体内のコントロールケーブルと同軸ケーブルには、回り込み防止用のためにそれぞれクランプフィルターを取り付けてあります。

＊注意事項
この製品の使用方法などは、AH-4本体の取り扱い説明書をご覧下さい。
接続したアンテナ用ワイヤーは、約１２ｍの導線を接続してありますので長さを短くしたい場合は導線を切ってお使い下さい。約7mの位置に赤テープで、印をつけてあります。逆に長くしたい時は、先端のケーブルの外皮を剥いて適当な長さの導線を繋いで繋ぎ目は、必ずビニールテープで防水処理をして下さい。
アンテナ線の反対側は、ロープ等の絶縁物で柱・手すりなどに固定して下さい。（導線の端は、直接金属などに結ばないでください。）
アンテナエレメントの導線の全長は、ご使用の周波数の１/２λの整数倍の長さに絶対にならないようにご注意下さい。　AH-4本体が破損することがあります。
AH-4本体のアース端子を必ず接地してお使い下さい。
良好なアースが取れないときは、CQオームオリジナルのラジアルケーブルセットをお使い下さい。
但しAH-4本体をマストなどの上部に取り付けてラジアルケーブルセットを垂直に垂れ下げてのご使用は出来ません。ラジアルケーブルセットは、床などに放射線状に広げてご使用下さい。
SWRが下がらない時は、アンテナの導線が建物や障害物に近いことや高さが低いことやアース不足などが考えられますので調整をしてお使いください。

CQオーム株式会社　技術部
