THLC50S-set1　MS3000E/THLC50S/ MRLP144/NCA10セット　351MHzデジカンと140MHzデジコミ用デュアルモービルアンテナ（1/4λ/SMA型）43センチを画期的なアドオンラジアルで高性能化。更に既にM型基台に取付が出来る取付アダプタ付き。ナテック新提案！（情報多すぎ！……苦笑）※M型基台/ケーブル含まず

MC3000E(142.93～146.99MHz)等1/4λ形式で車体に接地(アース)が必要なアンテナを、接地出来ない場所でもアドオンラジアルを付加して使えるようにするセットです。
接地を意識する事なく安定した運用が可能になります。

---

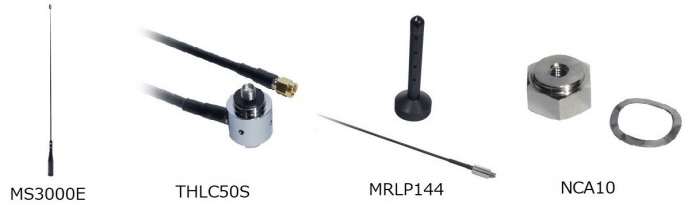

・351MHzデジタル簡易無線&デジタル小電力コミュニティ無線用デュアルモービルアンテナ：MS3000E
・SMAアンテナ接栓付ケーブル：THLC50S
・形状記憶合金アドオンラジアルセット：MRLP144
・M型基台取付アダプタ：NCA10 のセットです。

■仕様■

型名 MS3000E 形式 142.93MHz～146.99MHz:1/4λ 351MHz:1/2λ 周波数 142.93MHz～146.99MHz 351MHz帯 利得 公称2.14dBi 用途 モービル用 入力インピーダンス 50Ω 耐入力 142.93MHz～146.99MHz:25W 351MHz:10W 接栓 SMAP 電圧定在波比 1.5以下 ※下記測定条件 全長 約428mm 重量 約50g

142.93～146.99MHzが空中線形式：1/4λとなり、設置環境により影響を大きく受けるので一定の条件にて測定をする(電圧定在波比：1.5以下)
疑似筐体(1m角の金属板)中心に設置したマグネット基台G1000SHにMS3000Eを接続した状態で測定
※ 疑似筐体周辺には障害物が無い状態
※ 同軸ケーブルは可能な限り直線にする

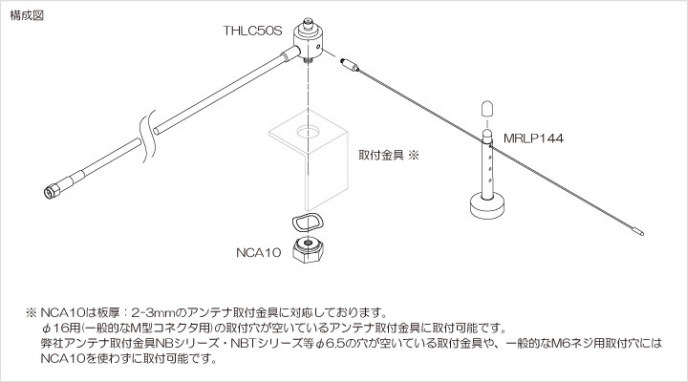

型名 THLC50S 周波数 DC～1.3GHz 接栓 ※ SMAP(機器取付側)-SMAJ(アンテナ取付側) 同軸ケーブル RG58A/U 5m 基台径 φ20 重量 約83g 対応金具 ・ナテック アンテナ取付金具NBシリーズ・NBTシリーズ等φ6.5の穴が空いている取付金具 ・一般的なM6ネジ用取付穴が空いている取付金具 ・板厚：2～3mm

型名 MRLP144 周波数(アドオンラジアル) 142.93～146.99MHz 全長(アドオンラジアル) 約510mm(ネジ部除く) 外形寸法(支柱) 約φ24×70mm 重量(支柱) 約17g

型名 NCA10 対応板厚 2～3mm 外形寸法 約(対辺)19×11mm 重量 約25g

※注意※
・取付金具等は付属しておりません。
・THLC50S/MRLP144/NCA10共通の取扱説明書となっております。
・THLC50Sには説明書は同梱されていますが、MRLP144/NCA10には同梱されておりません。ナテック公式ホームページにてご確認下さい。

・[THLC50S・NCA10]締め付ける際、同軸ケーブル根本(アンテナ取付側)を持たないで下さい。
・[NCA10]THLC50S取付ネジに締め込む際、付属ウェーブワッシャーが段差部から外れやすくなっております。ウェーブワッシャーを押し付けながら締め込んで下さい。
・[NCA10]段差部が取付穴に入り込ませるようにしっかりと締め付けて下さい。
・[MRLP144]一般的な車の屋根で高速走行時も脱落しない強度にはなっていますが、薄い鉄板の上は磁力が弱くなりますのでご注意下さい。
・[MRLP144]本品は接続することによりインピーダンスを下げる効果があります。その為、高周波的アースが充分取れている状態等では、ラジアル効果が得られない場合がございます。
・[MRLP144]支柱・アドオンラジアルは走行の邪魔にならない場所に設置して下さい。

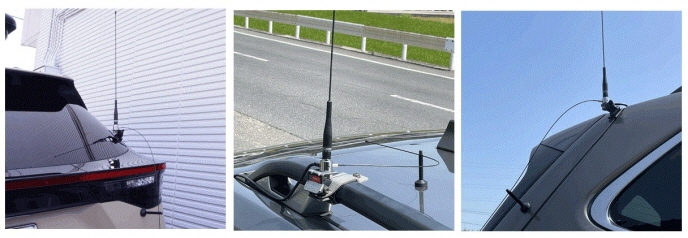

※上記写真は取り付け参考例となります。
